Eurocodes
Die Bemessung folgt den Eurocodes, darunter EN 1993 (Eurocode 3) für Stahlbauten.
Technologie
Kaltgeformter verzinkter Stahl.
C-, Z- und T-Profile aus einer Kaltwalzlinie, gesteuert vom digitalen Modell.

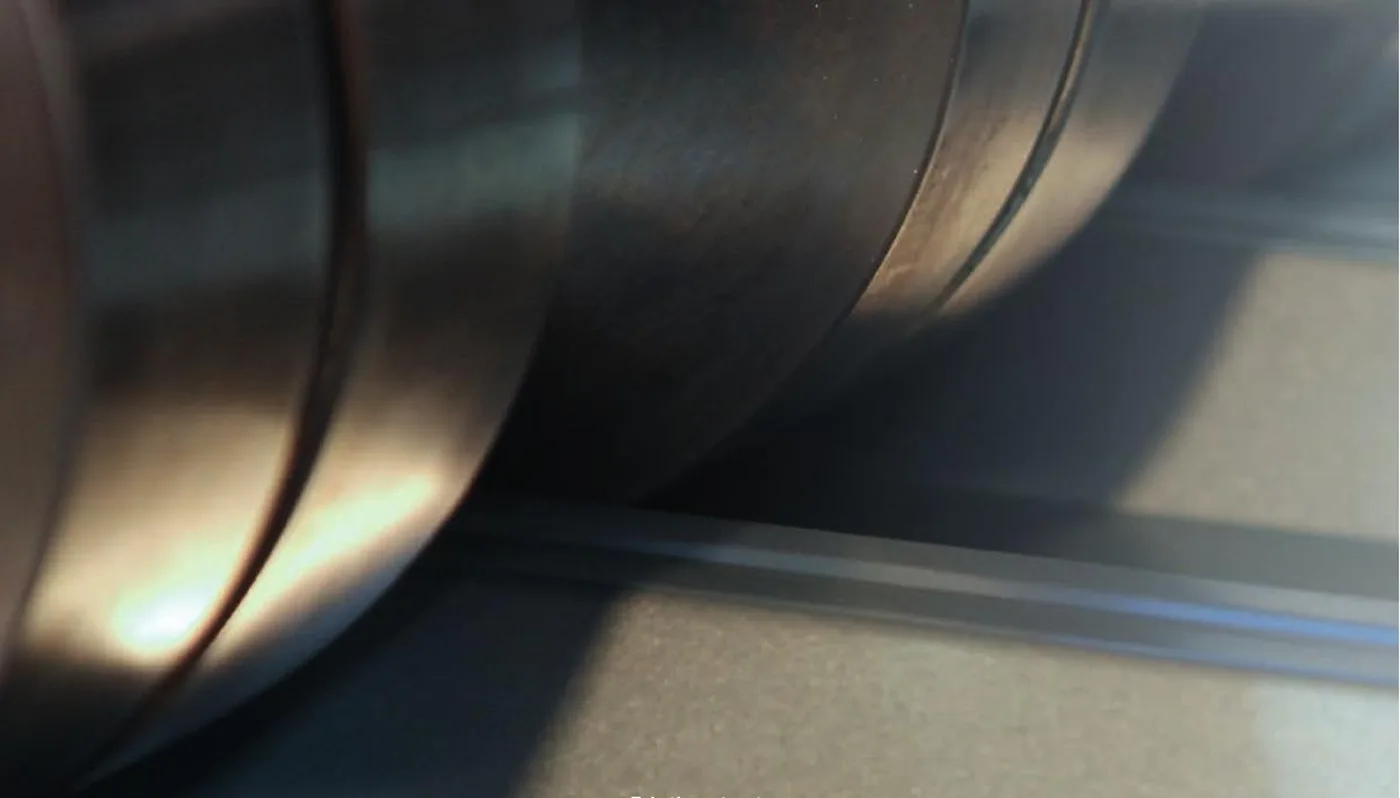

Das Kaltformen erhält die mechanischen Eigenschaften des Stahls und erzeugt einen stabilen Querschnitt. Die Verzinkung schützt das Profil über die Lebensdauer des Gebäudes, auch in feuchten Bereichen.
Blechdicke und Profilhöhe werden rechnerisch festgelegt, Bauteil für Bauteil. Ein tragender Ständer, ein Deckenträger und eine Pfette erhalten nicht dasselbe Profil.
Das Tragwerk ist schlank, gleichmäßig und leicht. Es reduziert die Lasten auf die Fundamente und lässt Raum für durchgehende Dämmung, ohne Wärmebrücken aus Mauerwerk.
- Profile
- C, Z, T
- Stahl
- verzinkt
- Toleranz
- ± 1 mm
- Verbindung
- verschraubt
01 — Digitale Kette
Vom 3D-Modell zum nummerierten Rahmen.
Eine einzige Datei steuert Planung, Fertigung und Montage: was gezeichnet ist, wird produziert.
- 01
3D-Modell
Das Tragskelett wird nach Ihren Plänen oder Ihrem Modell modelliert; die Fertigungsdatei ergibt sich direkt daraus.
- 02
CNC-Maschine
Kaltformen, Stanzen und Schneiden in einem Durchgang, gesteuert vom Modell.
- 03
Genauigkeit
Beim Stanzen arbeitet die Maschine im Hundertstelmillimeterbereich; der Rahmen bleibt innerhalb von 0,5 mm zur Zeichnung.
- 04
Nummerierte Rahmen
Jedes Element verlässt die Werkstatt markiert und nummeriert, bereit für Montageplan und sequenzierte Lieferung.
Das BIM-Modell ist die einzige Referenz: jedes Profil wird darin erkannt, berechnet und numeriert, bevor es zu den Profilieranlagen geht.
Wandaufbauten
Technische Schnitte: Wand, Dach und Geschossdecke

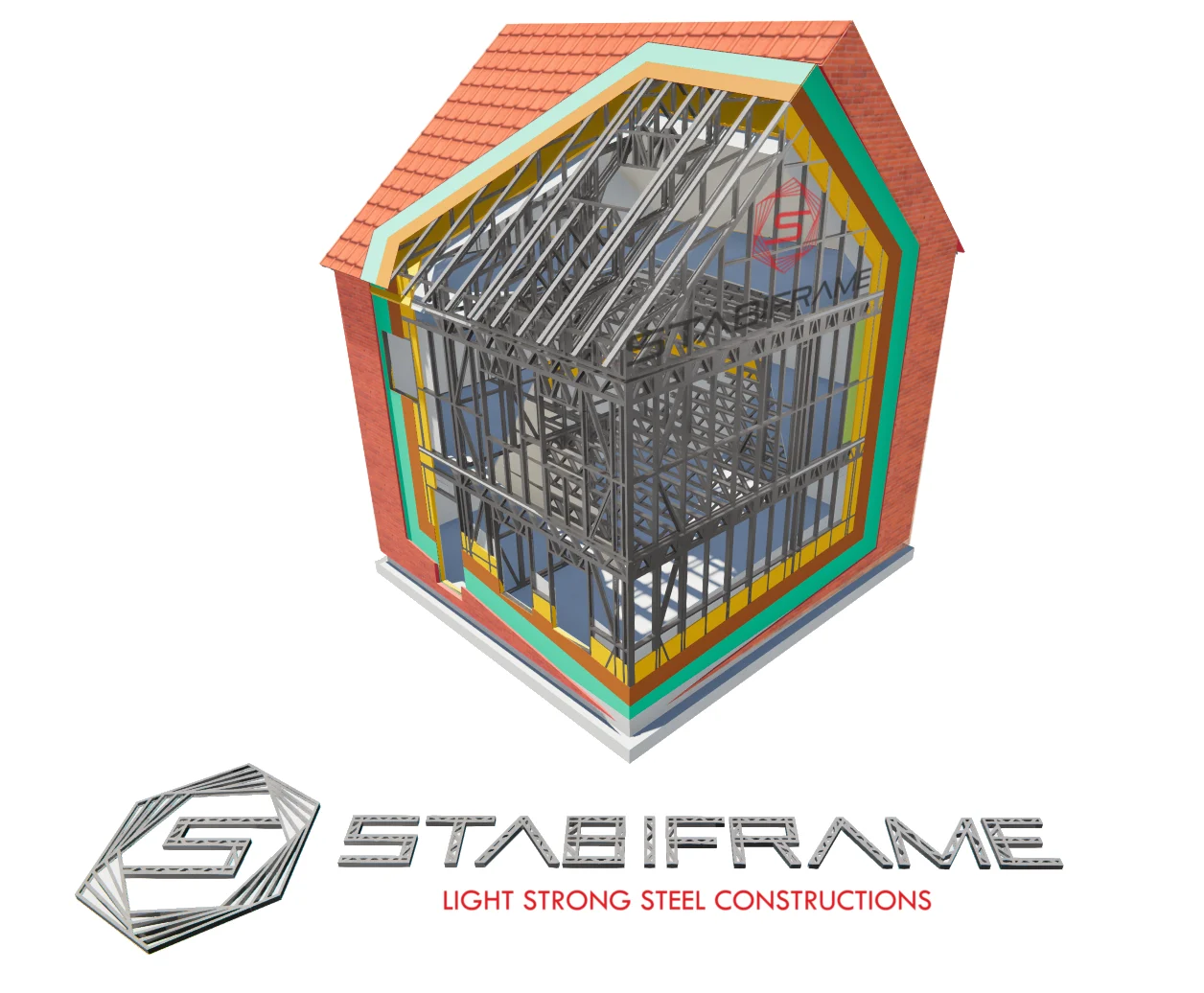

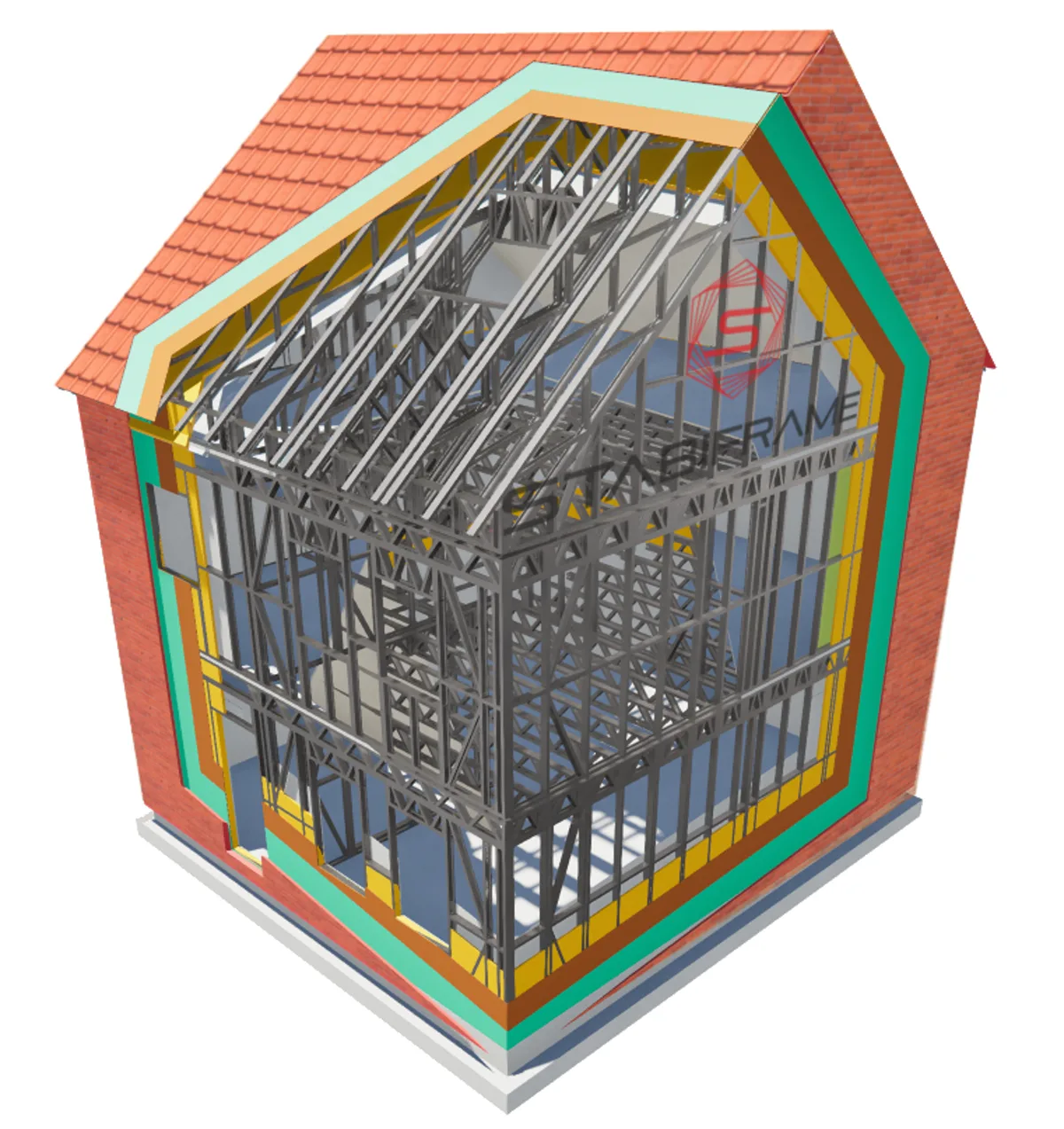

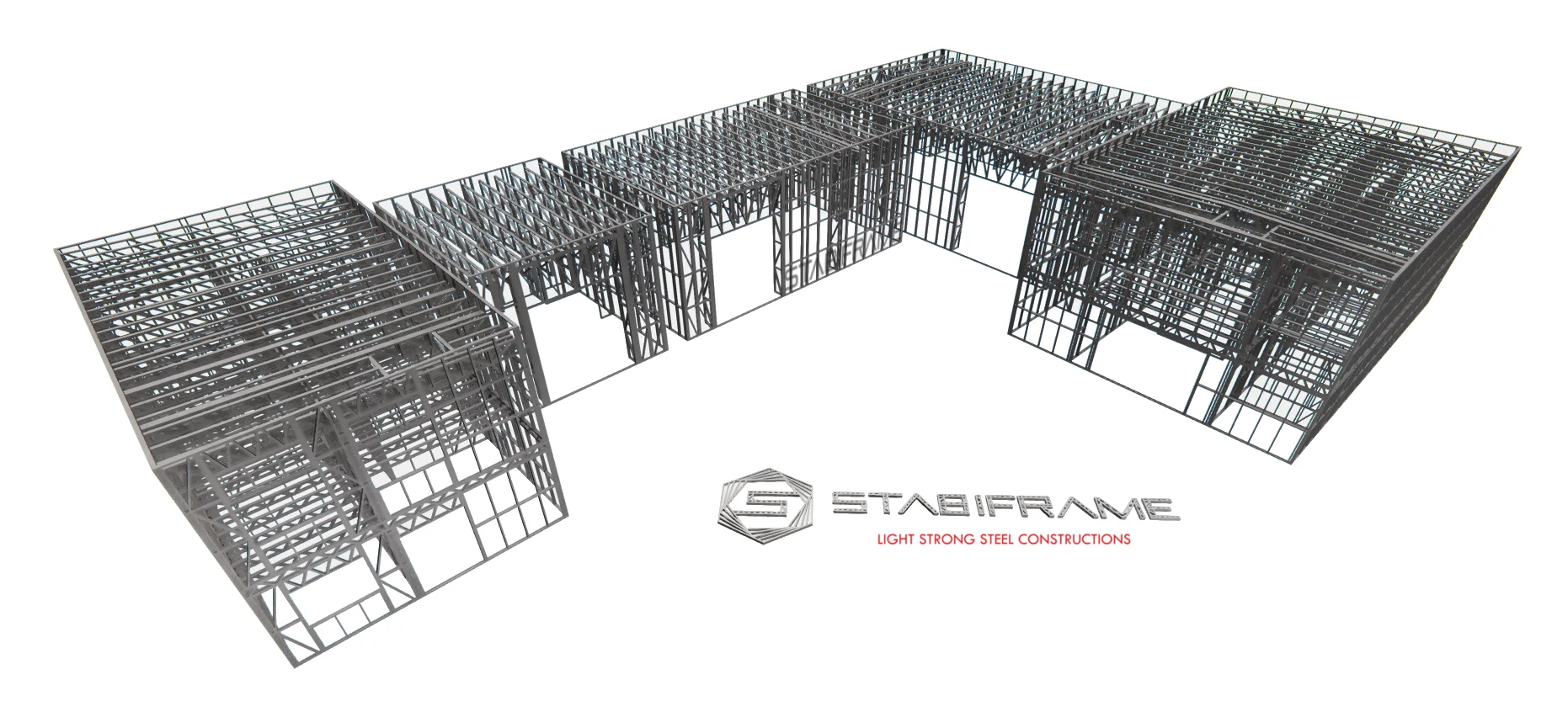

Jede Schicht wird im Vorfeld festgelegt: Leichtstahlprofile, Strukturplatte, Dämmung, Dampfsperre und Bekleidung. Die Schnitte zeigen einen Wohnbau- und einen Gebäudeaufbau.
02 — Das Profil
Ein C-Profil mit 89 mm.
Das Basisprofil ist ein C-Profil mit 89 mm Höhe, 41 mm Flanschen und 11 mm Aufkantungen. Die Standarddicke beträgt 1,00 mm und steigt auf 1,20 mm, wenn die Berechnung es verlangt.
Der Stahl ist ein S350GD mit Zink-Magnesium-Beschichtung-Beschichtung. Das Kaltformen erhält die mechanischen Eigenschaften und ergibt einen stabilen, über die gesamte Länge gleichmäßigen Querschnitt.
- Querschnitt
- C 89 mm
- Flansche
- 41 mm
- Aufkantungen
- 11 mm
- Dicke
- 1,00 mm (1,20 mm bei Bedarf)
- Stahl
- S350GD
- Beschichtung
- Zink-Magnesium-Beschichtung
03 — Montage vor Ort
Von Hand versetzt, ohne schweres Gerät.
- Verschraubung in der Werkstatt
- Die M6-Schrauben werden in der Werkstatt gesetzt: der Rahmen kommt montiert an.
- Vor Ort
- Bohrschrauben und Winkel, nach Montageplan.
- Gewicht
- Weniger als 100 kg pro Rahmen: das Versetzen erfolgt von Hand.
- Werkzeug
- Akkuschrauber genügen; kein ständiger Kran, kein Schweißen.
04 — Kontrolle & Konformität
Berechnet, dokumentiert, überprüfbar.
IFC-Modell
Das Modell wird als IFC geliefert und lässt sich in jede BIM-Software importieren.
Statiknachweise
Jedes Projekt wird mit Statiknachweisen und Detailplänen geliefert.
